外控模式
由外部输入的模拟量信号控制转速，开关量信号控制启停和方向。控制面板按键不起作用。
在切断电源状态下，参照下面图1、图2，进行接线。然后将DB15接口连接到泵的背部接口上

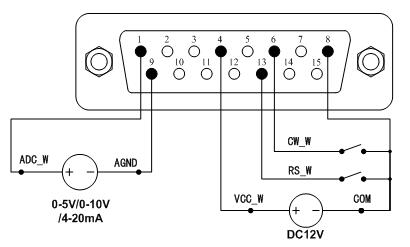

图1、外控模式连接外部DC12V电源的接线图

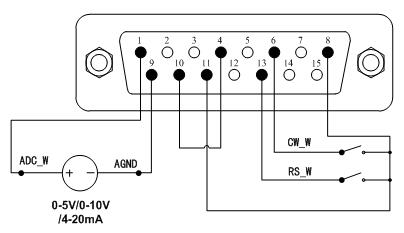

图2、外控模式连接内部DC12V电源的接线图
打开电源开关，LED数码管显示数字
按MODE键将模式切换到外控模式
闭合外部RS_W的开关，打开模拟量电源，泵随着模拟量的变化而改变转速；断开外部RS_W的开关，泵停止运转
断开CW_W的开关，泵以顺时针运转；闭合CW_W开关，泵以逆时针运转。
图3 外控模式
图4
图4

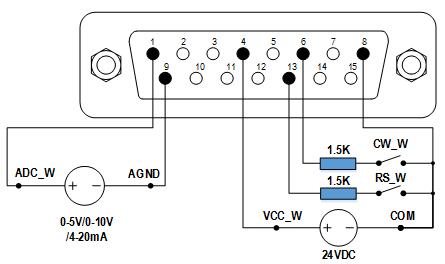

注意：如果要使用外部24V直流电源控制泵的启停和方向，需要在RS_W和CW_W的串联1.5K电阻才可使用，如图4所示，否则会引起泵的内部电路的损坏。
